火焰检测单元UT3000

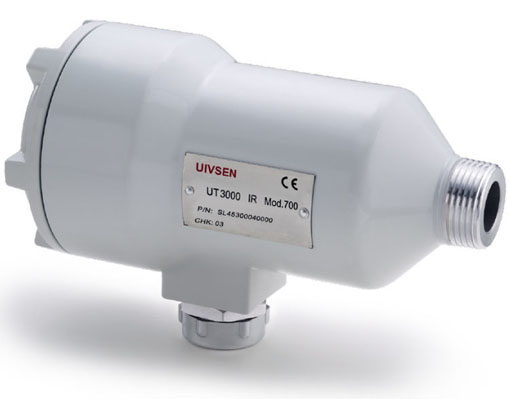

UT3000 IR是带自检功能的检测器，用来检测单独的雾化油和煤粉燃料的燃烧器火焰。
UT3000 IR为智能单元BMFD提供在初始燃烧区检测到的红外辐射的强度和闪烁频率信号。智能单元BMFD内有独特算法，用来分析从探头获得的火焰原始信号，区分背景和相邻燃烧器火焰。
UT3000 IR 火焰检测器提供下列安装附件：
带瞄准附件直窥式，适用于墙式和对冲式燃烧工业锅炉。

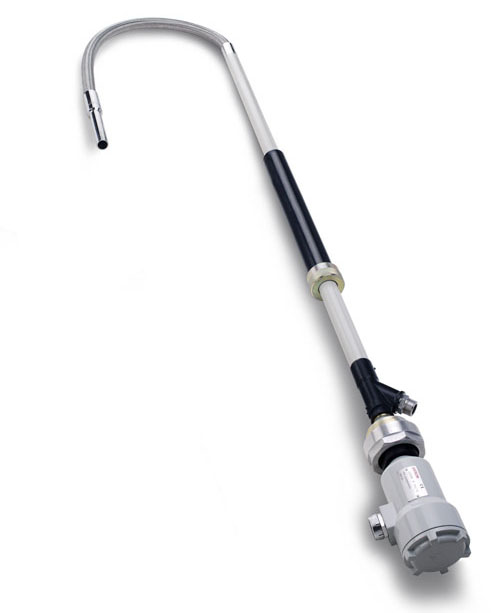

柔性扩展光纤探针和外部托架，冷却风软管和（接头）配件，适用于四角倾斜燃烧器锅炉。
钢性扩展光纤探针和外部托架，冷却风软管和（接头）配件适用于深度风箱、墙式和对冲式燃烧工业锅炉。

技术参数

 操作原理

不管是“直窥”还是“扩展”型式，火焰的探测和识别都是基于探头 UT3000IR 对红外线(IR)波长的敏感度。

硫化铅光敏感应元件响应红外线辐射强度的动态特性主要由初始燃烧区域 (火焰根部)中的火焰来发出。

扩展探头包括一个外部和内部扩展管。外部扩展管被认为是一个燃烧器或相关风箱的半永久元件，这是因为，一旦安装之后，它将不再需要检查或维修。推荐提供持续流量的吹扫/冷却空气防止过热和侵蚀。

只有安装在外部扩展管中的内部扩展管，一体化的元件可能需要定期的维修或者更换。这些元件是光纤及其相关镜头。

完整的管子可以不需要用任何工具而从外部扩展管中很容易地抽出。

特殊合金，高抗腐蚀和抗高温应用于热端。

探头需要低压空气吹扫，最好由加速风扇提供。空气流在外部和内部扩展管之间输送。此空气只用于冷却和清洁，它对于光纤扩展的常规操作是很必要的。
